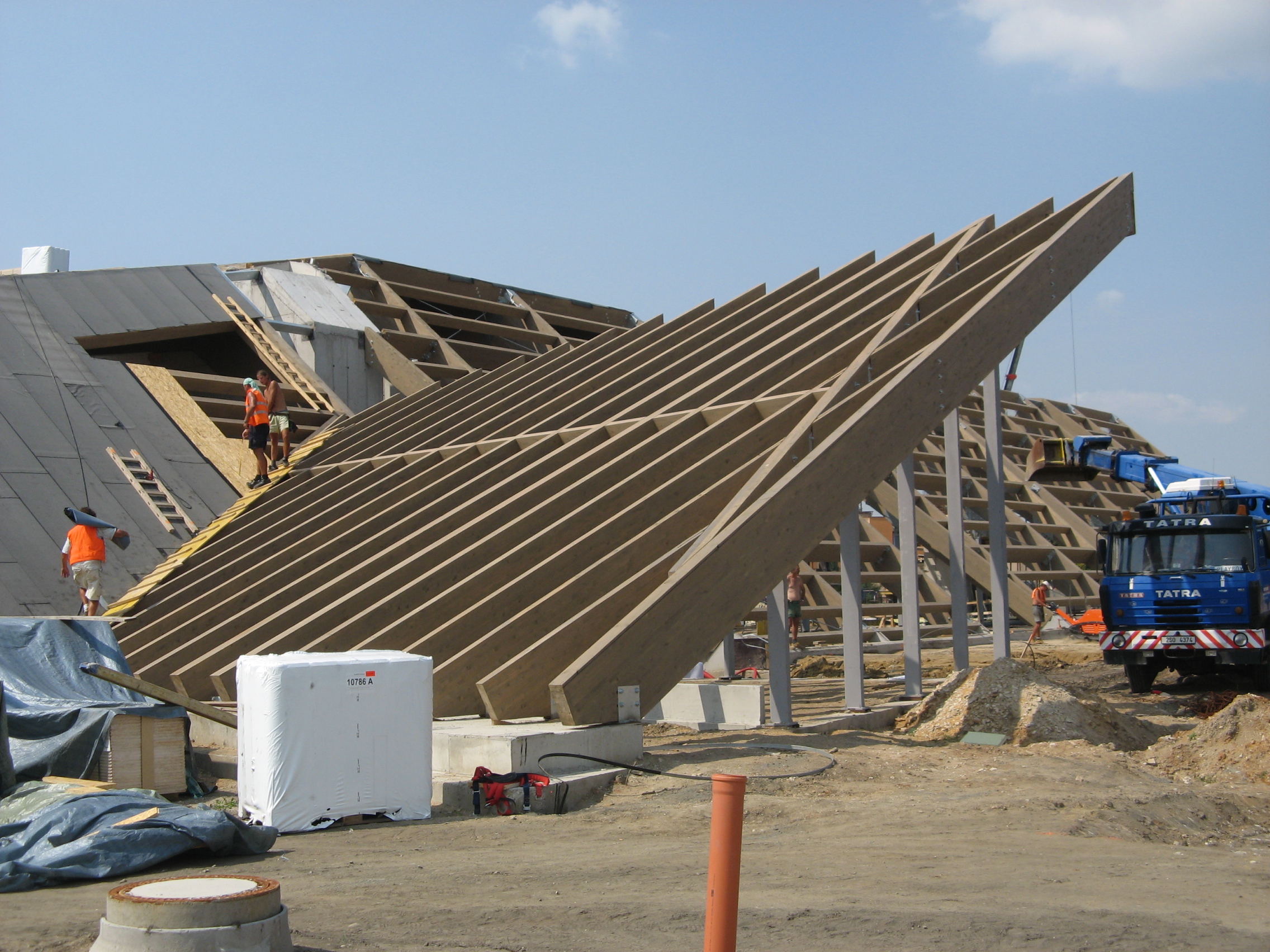

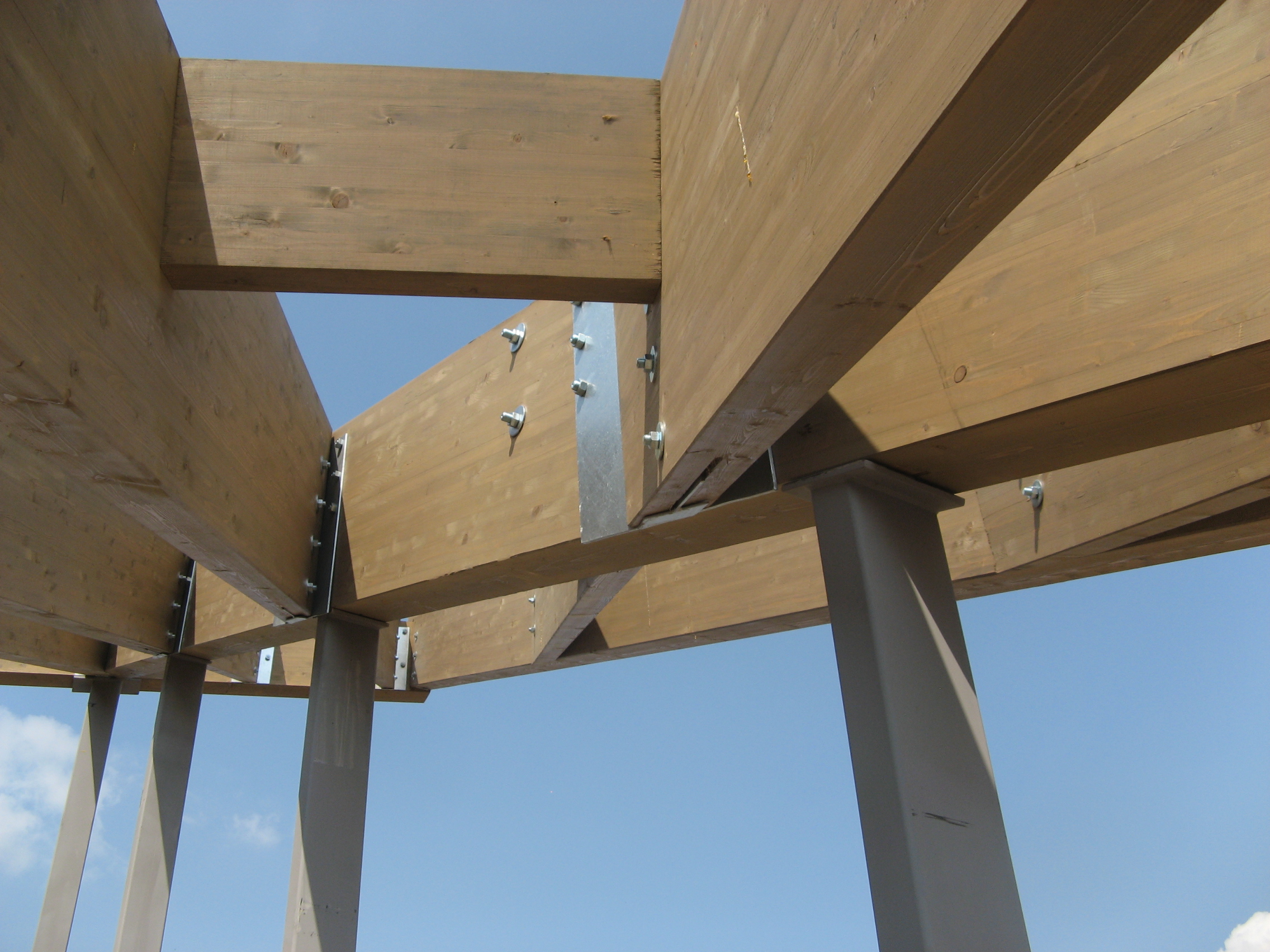

Nosná konstrukce zastřešení domu je z lepeného lamelového dřeva převážně v obloukovém provedení a opět převážně s jiným zakřivením. Tímto systémem střecha vytváří tvar vlnovky. V některých částech je střešní konstrukce podpírána trojicí sloupů kruhového průřezu, které jsou osazeny šikmo a ve vrcholu spojeny dřevěným věncem.

Pro lepší představu je možno nahlédnout na tvar konstrukcí střechy kliknutím na následující text : Zastřešení RD v Třeboni
( Poznámka : výkresy jsou uloženy ve formátu *.pdf )

Objednatel a generální dodavatel stavby : STAVBAU Bohemia s.r.o., spol. se sídlem v Jindřichově Hrad­ci

Fotogalerie stavby :

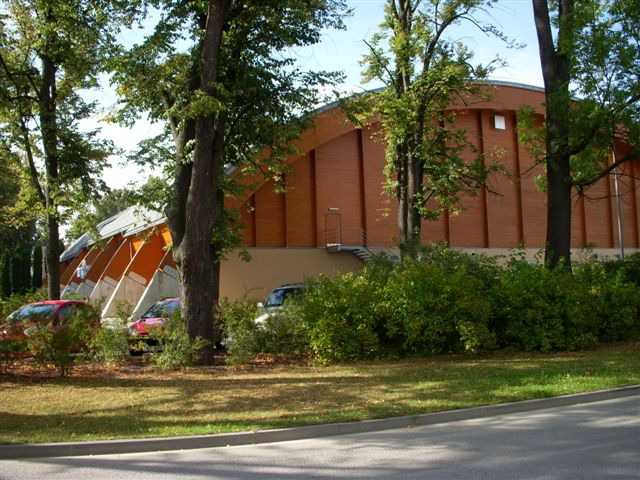

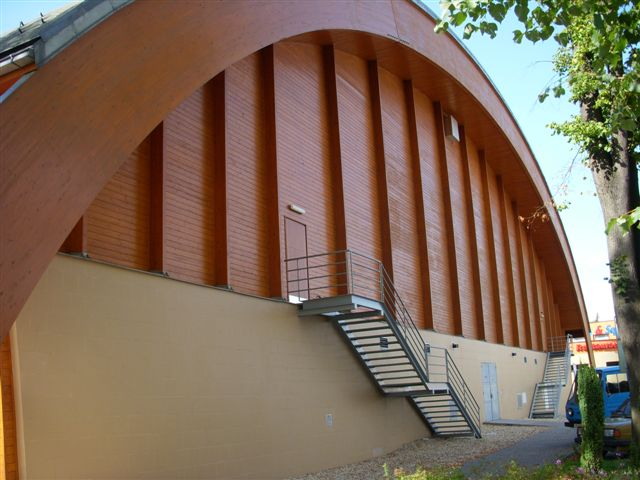

Nosná konstrukce haly je tvořena osmi dřevěnými lepenými dvojkloubovými obloukovými vazníky, které jsou ve vnitřní části haly podepřeny dřevěnými sloupy, dále lepenými ztužidly a zavětrovacími ocelovými kříži. Konstrukci štítových stěn tvoří lepené přímé vazníky a paždíky z masivu.

Generální dodavatel stavby : IPS Brno spol. s r.o. se sídlem v Brně

Realizace : rok 2001

Fotogalerie stavby :

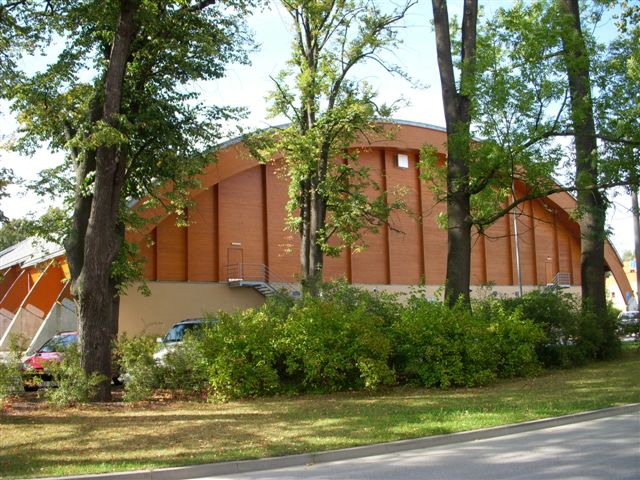

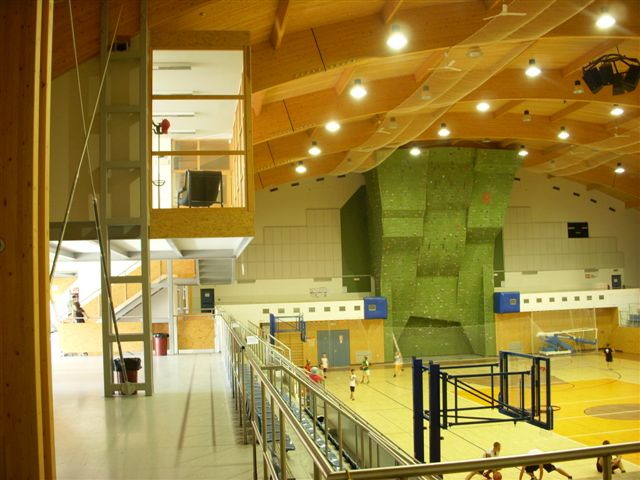

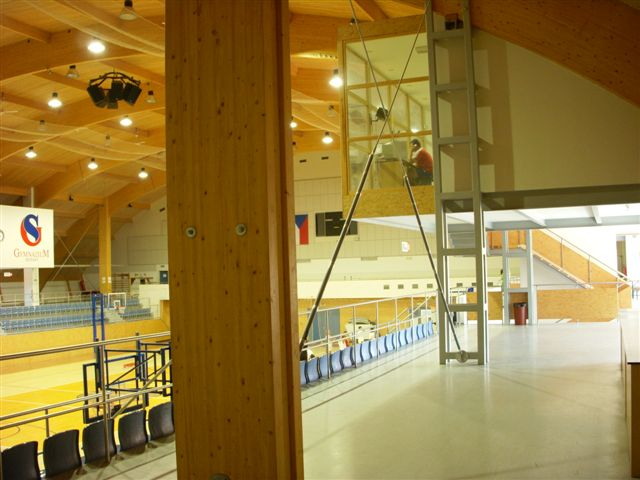

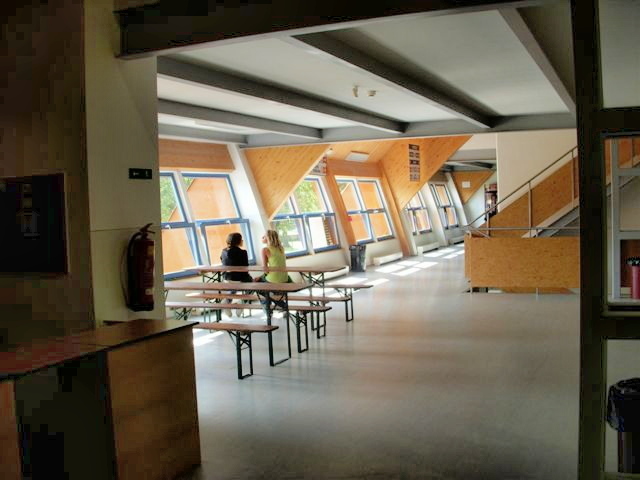

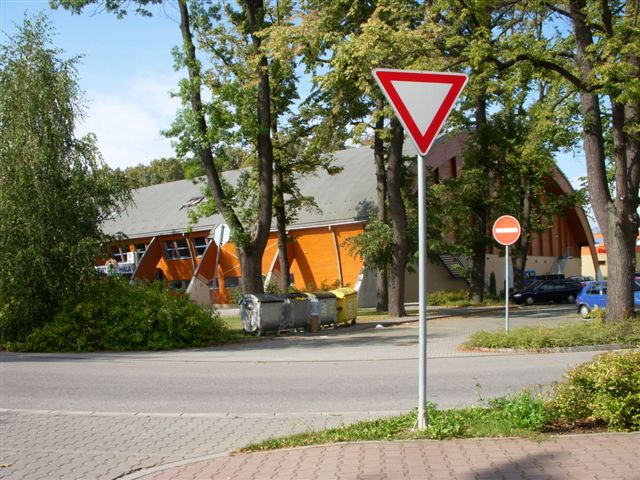

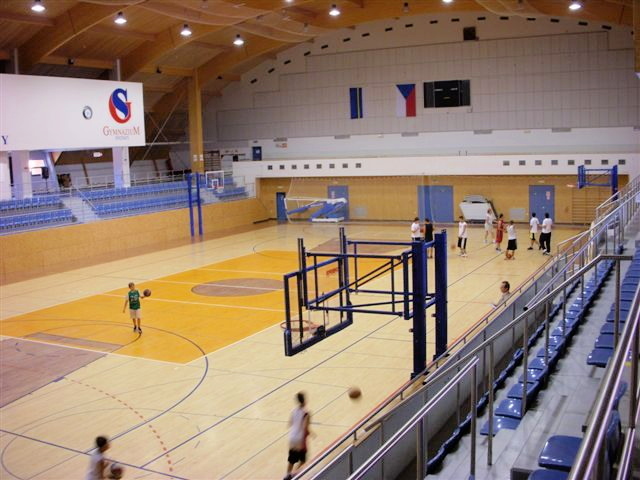

Nosnou konstrukci haly tělocvičny tvoří dvoukloubové rámy z lepeného lamelového dřeva na rozpětí 17,5 metru. Krajní rámy mimo hřiště, tzn. jeden štítový na levé straně a dva nad dvoupodlažní částí na pravé straně, jsou z důvodu úspor zmenšené a podepřené vnitřními stojkami. Kvůli velkému výpočtovému zatížení od hřiště navrhovaném na střeše tělocvičny a masivní sportovní podlaze jsou nutné nosné prvky poměrně masivní. Určujícím bodem pro tvar rámu je montážní rámový spoj ve styku sloupu a příčle rámu.

Objednatel a generální dodavatel stavby : Zlínstav a.s., společnost se sídlem ve Zlíně

Fotogalerie stavby :

Příčle rámu mají tloušťku 240 mm, sloupy rámu jsou složeny ze dvou nosných částí tloušťky 120 mm. Prostor mezi oběma částmi sloupu od paty po spodní hranu příčle je uzavřen lepeným profilem vloženým mezi vnější hrany obou částí. Oba prvky sloup a příčle jsou spojeny dvojstřižnými svorníky ( kolíky ) průměru 20 mm uspořádanými do třech soustředných kruhů.

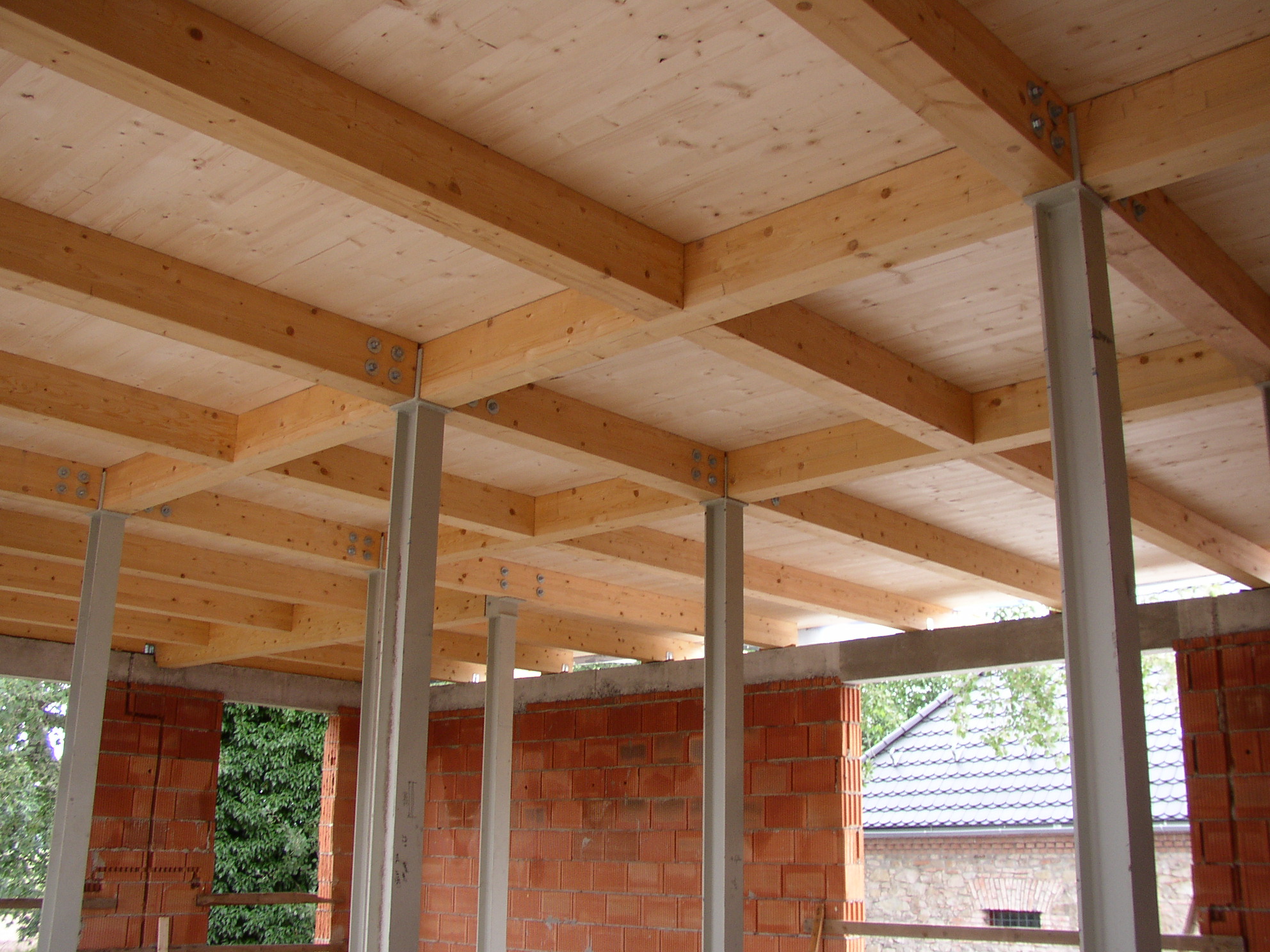

Stropní desku tvoří lepené dřevěné trámy v osových vzdálenostech 1250 mm o různých tloušťkách a výškách. Všechny trámy jsou osazovány mezi nosné rámy tak, aby horní líc trámu a příčle tvořil rovinu. Desku stropu tvoří dvě vrstvy šachovnicově se překrývající OSB desky tl. 22 mm, které jsou vzájemně propojeny v pravidelném rastru 300×300 mm.

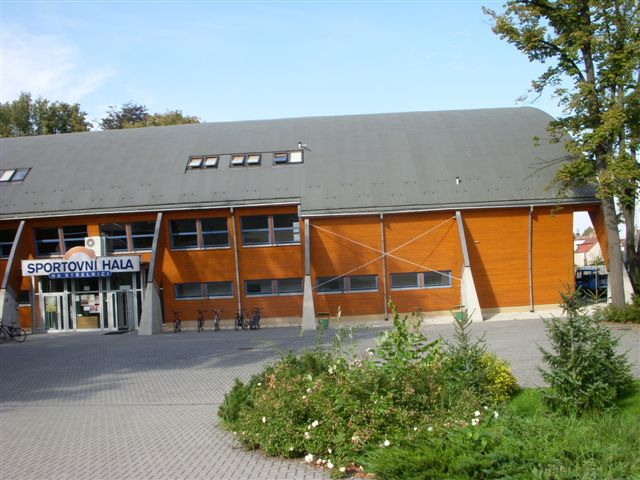

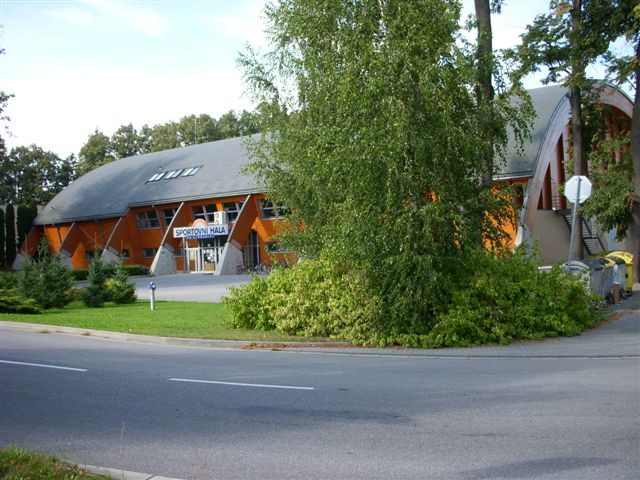

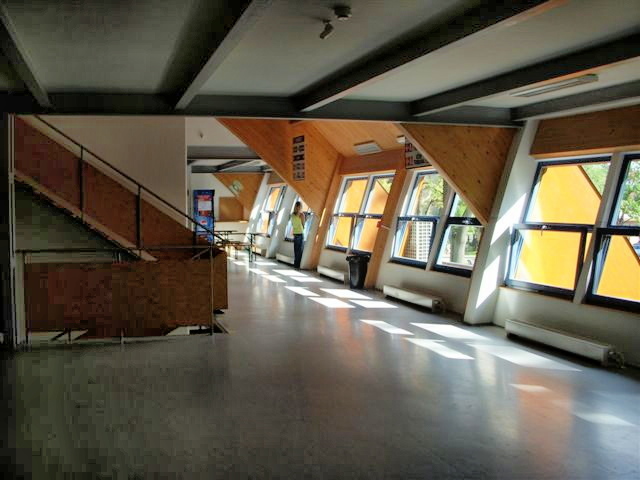

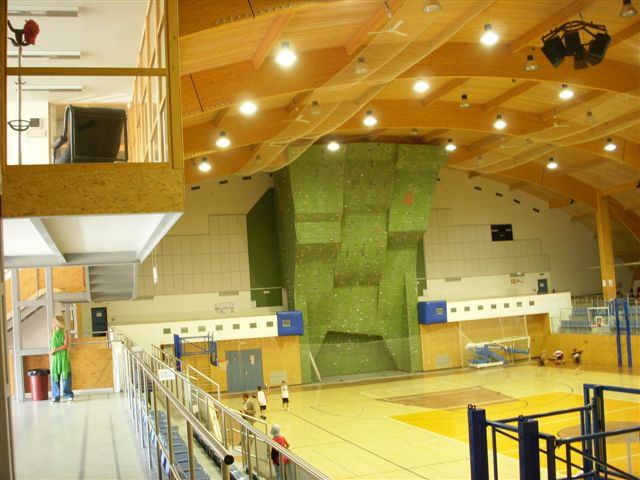

Zastřešení je atypické, z lepených obloukových vazníků, lepených ztužidel a řezaných krovů a je předsazeno až nad ochozy pro sedící diváky.

Objednatel stavby : DAICH spol. s r.o. se sídlem v Táboře

Fotogalerie stavby :

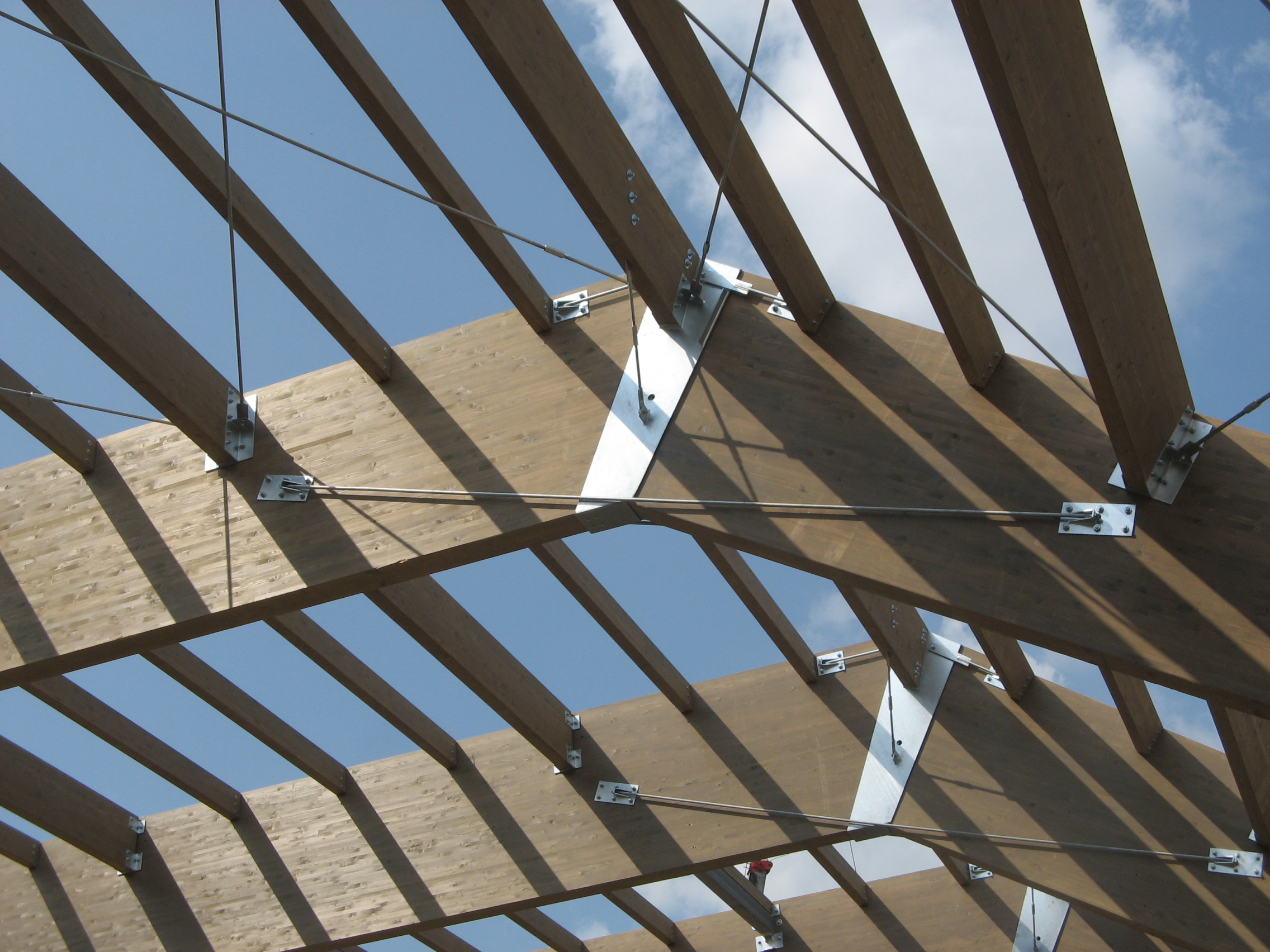

Nosná konstrukce zastřešení nástupiště autobusového a vlakového nádraží ve Svobodě nad Úpou se skládá ze dvou částí. Vyšší část střechy je tvořena lepenými obloukovými nosníky s ocelovým táhlem, které jsou uloženy na ocelové konstrukci. Nižší část zastřešení je z dřevěných lepených vazníků se zakřivenou konzolou kotvených také do ocelové konstrukce.

Prostorové ztužení konstrukce zajišťuje bednění z palubek tl.min. 32 mm., které ovšem není předmětem dodávky TESKO. U obloukové střechy je zavětrování provedeno z ocelových táhel ve dvou polích a z dřevěných lepených ztužidel.

Generální dodavatel stavby : A & K s.r.o., společnost se sídlem v Trutnově

Realizace : srpen 2009

Fotogalerie stavby :

Centrem modlitebny je hlavní sál. Je navržen jako oblý symetrický prostor nasvětlený nepřímým světlem. Zastřešení sálu je provedeno z atypických lepených dřevěných vazníků, které jsou právě předmětem dodávky závodu TESKO na této akci.

Investor stavby : České sdružení Církve adventistů sedmého dne

Objednatel stavebních prací : PE – STAV Plzeň, s.r.o.

Realizace : říjen – listopad 2009

Fotogalerie stavby :

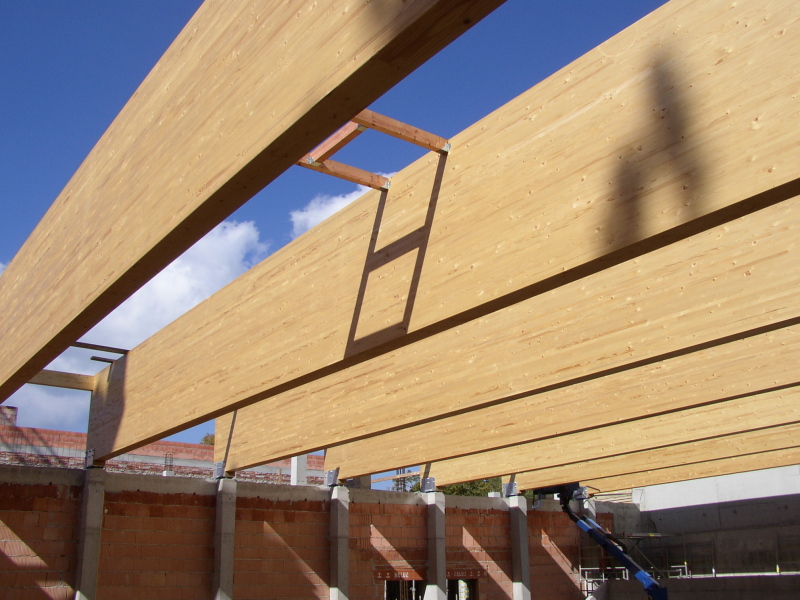

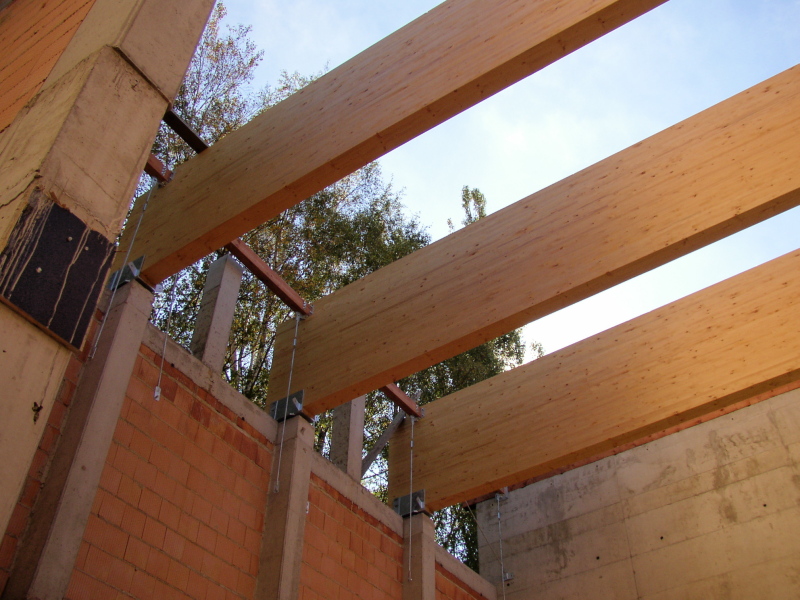

Nosná konstrukce je tvořena lepenými přímými plnostěnými vazníky o rozměrech 200/1100 mm bez nadvýšení, jedná se o lepené dřevo vyrobené s třídou pevnosti je GL24h. Vazníky jsou kloubově uloženy na ocelových sloupech s roztečí 4,5 m. Nosný systém je doplněn hoblovanými vaznicemi z masivu třídy C24. Střešní plášť není předmětem dodávky TESKO.

Generální dodavatel stavebních prací : Sdružení společností : Algon, a.s., BAU-STAV a.s. a TIMA, spol. s r.o.

Objednatel stavebních prací : BAU-STAV a.s., spol. se sídlem v Karlových Varech

Realizace : březen 2010

Fotogalerie z realizace zastřešení :

Investor a objednatel stavebních prací : GOLF RESORT ČERNÝ MOST a.s., spol. se sídlem v Praze v Horních Počernicích

Realizace : srpen – prosinec 2009

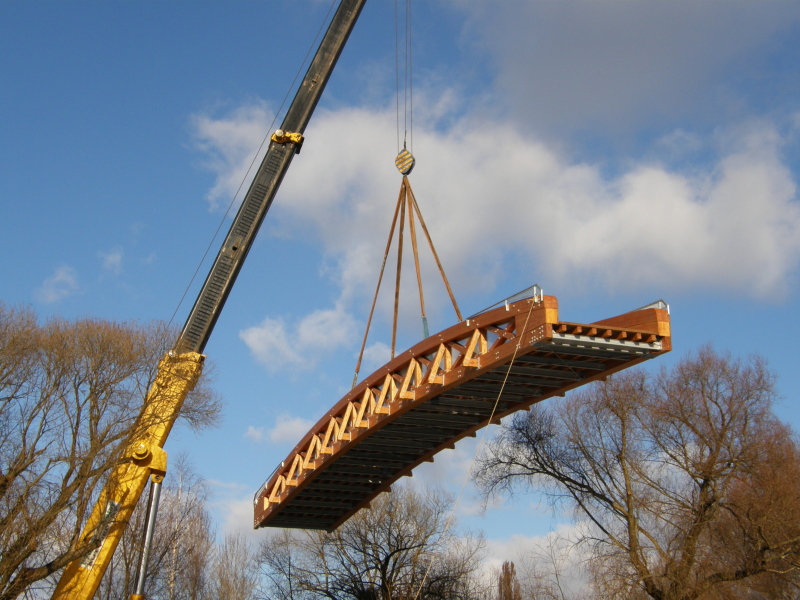

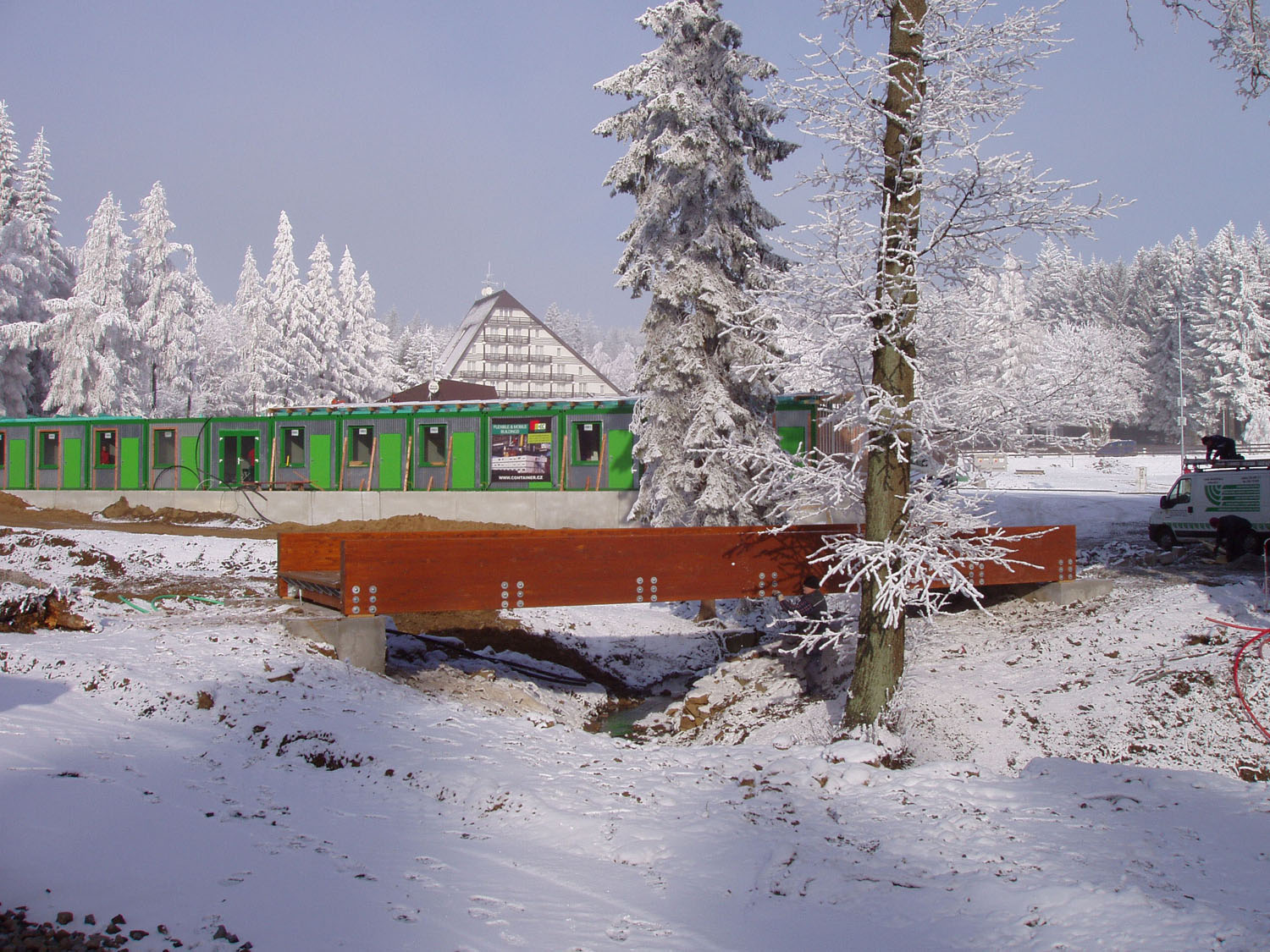

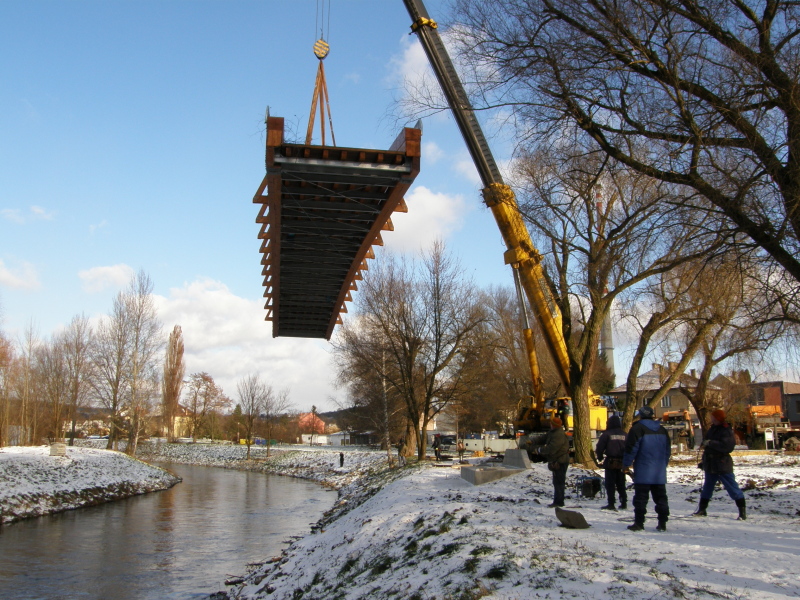

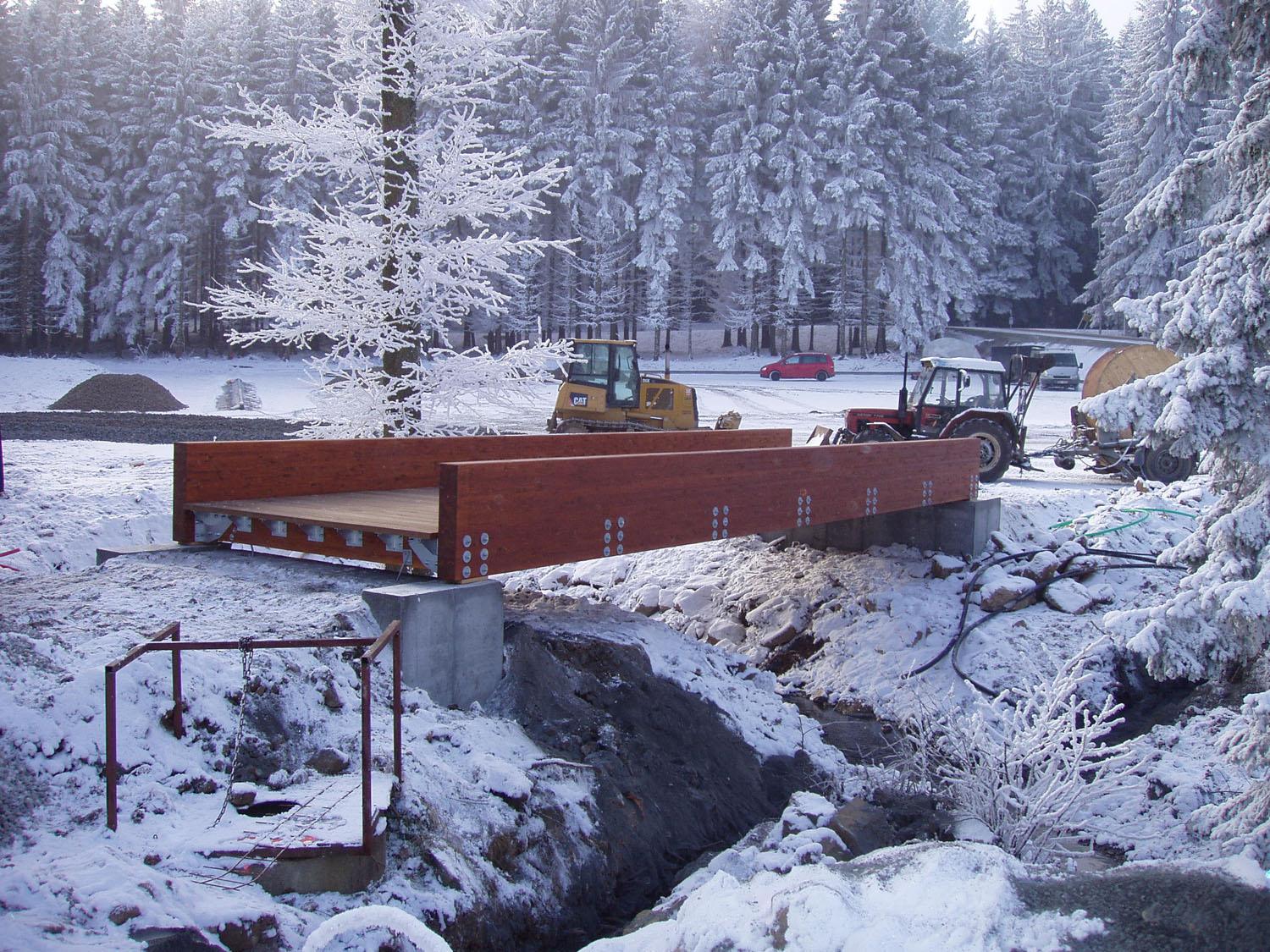

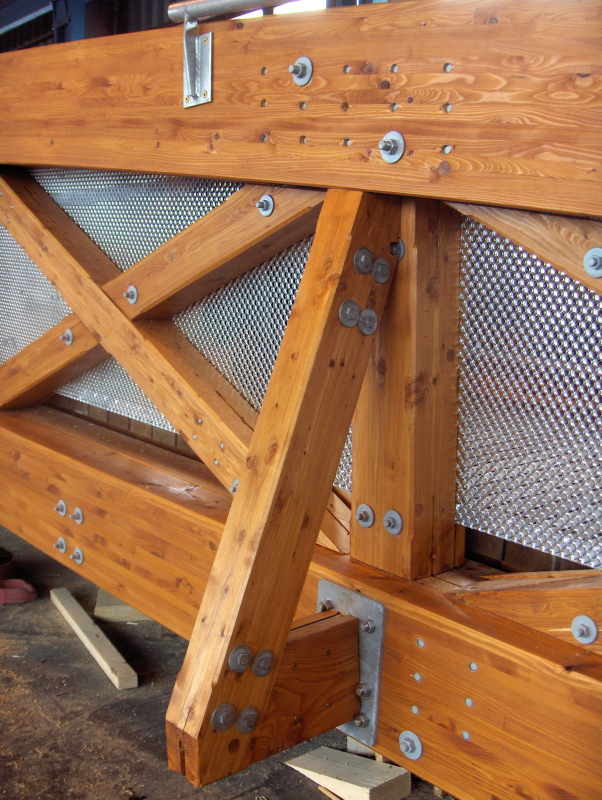

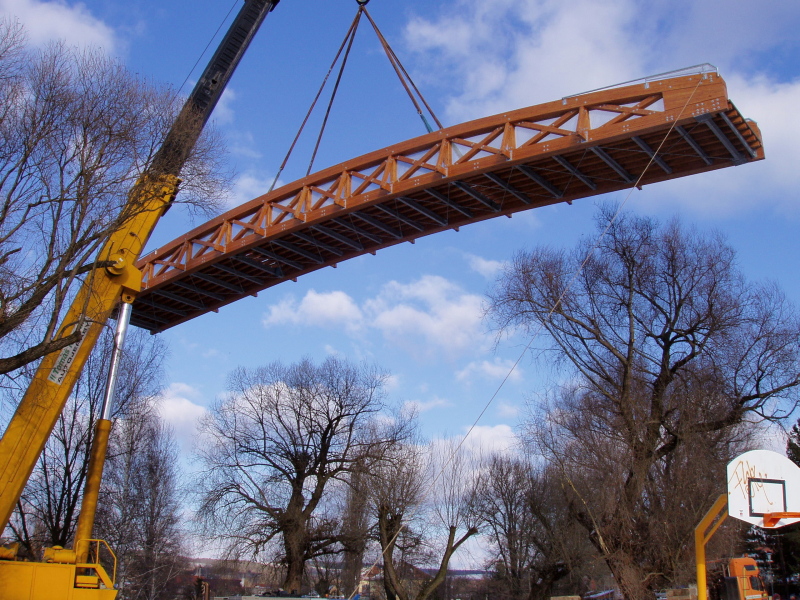

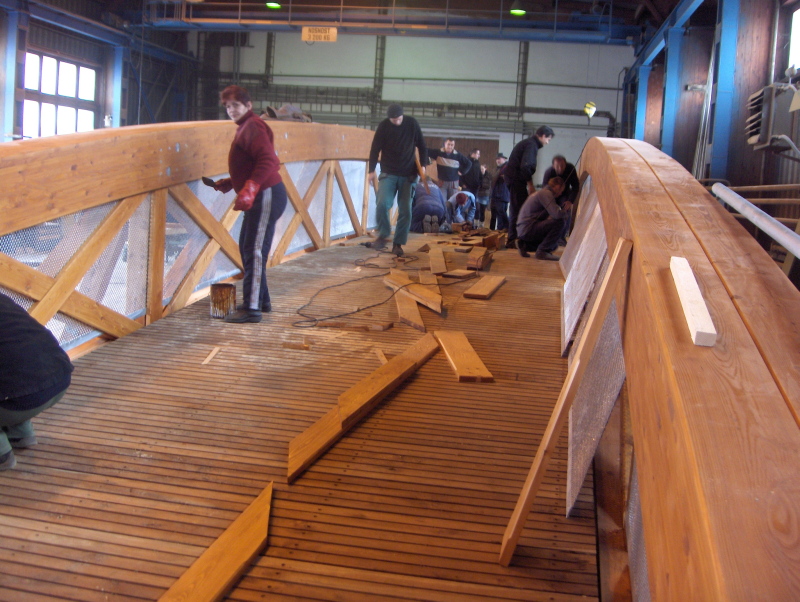

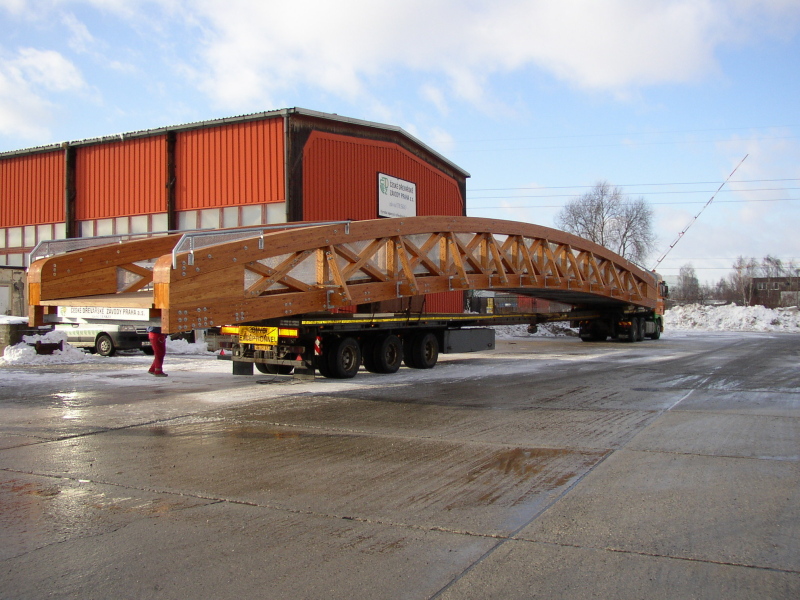

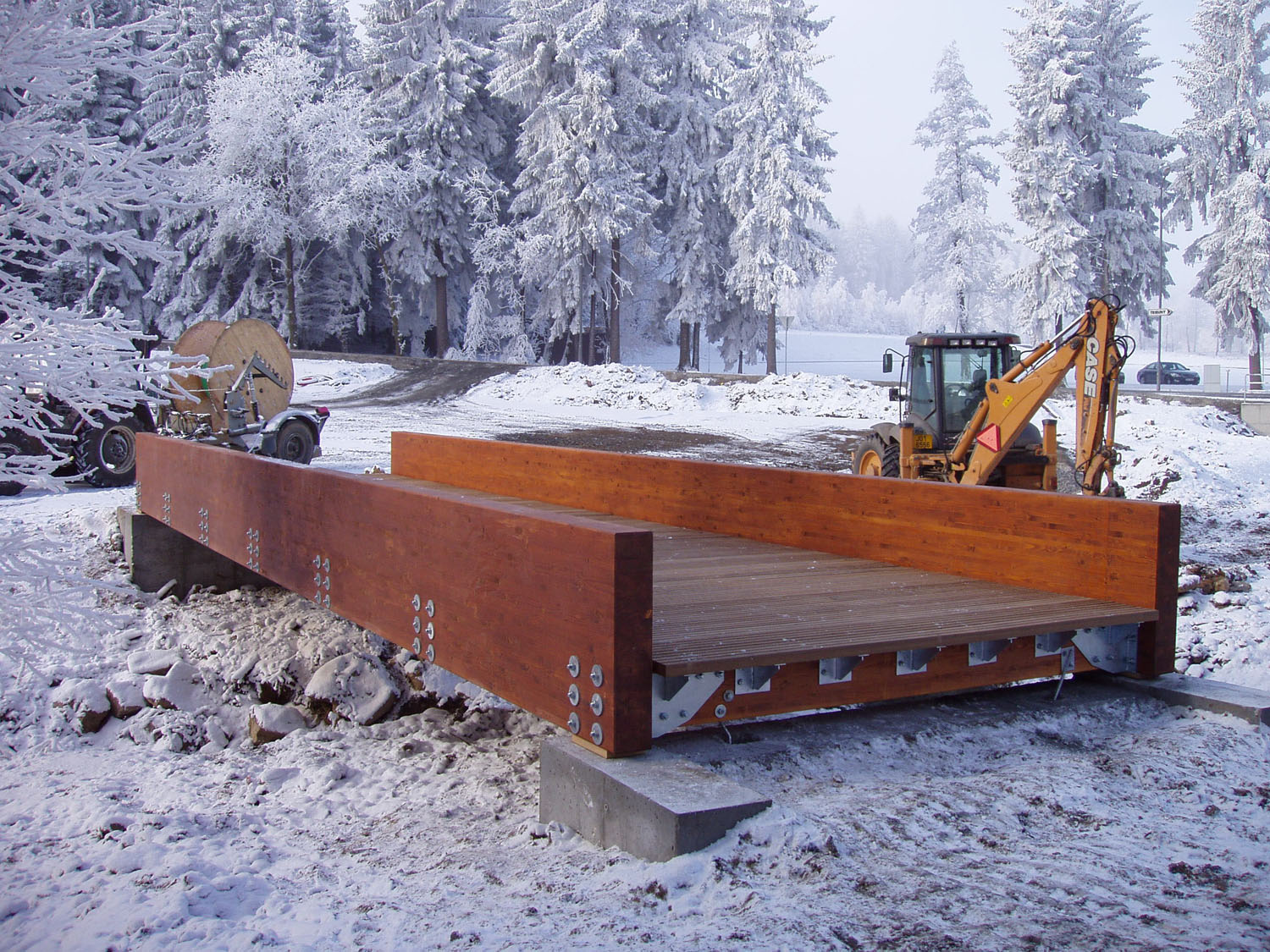

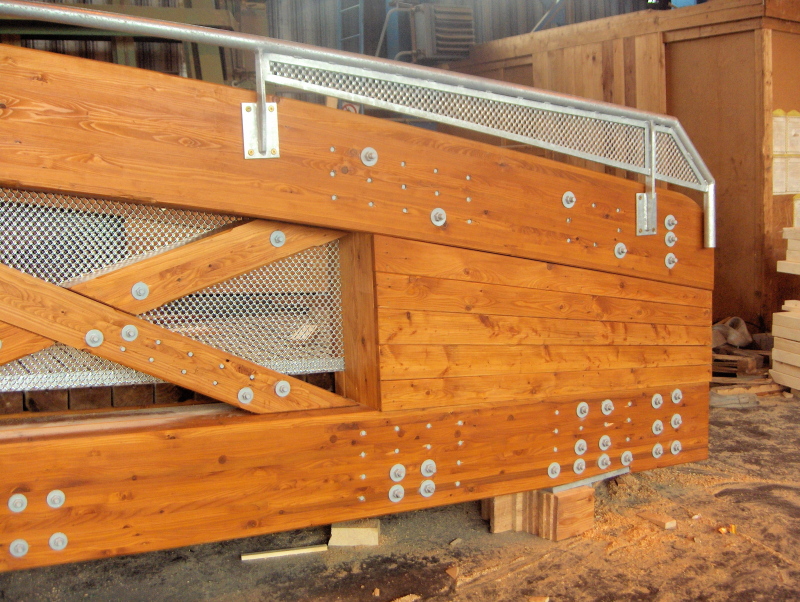

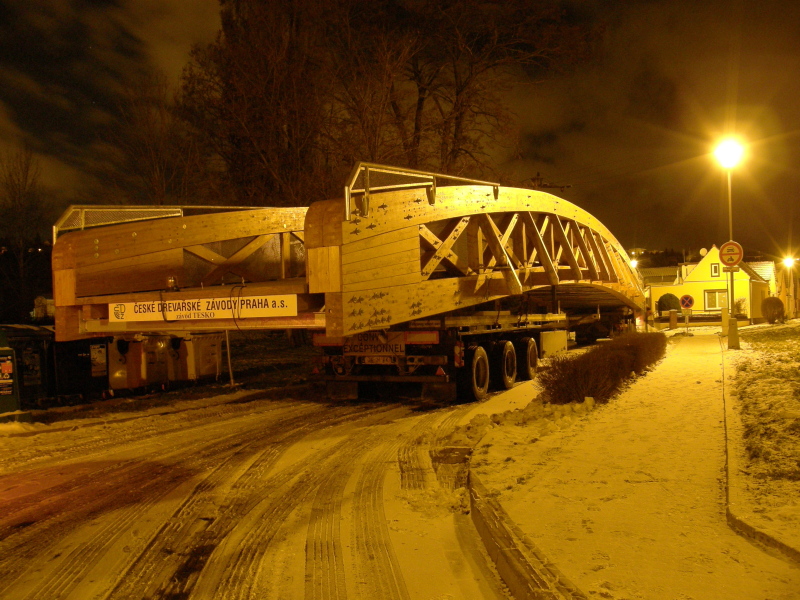

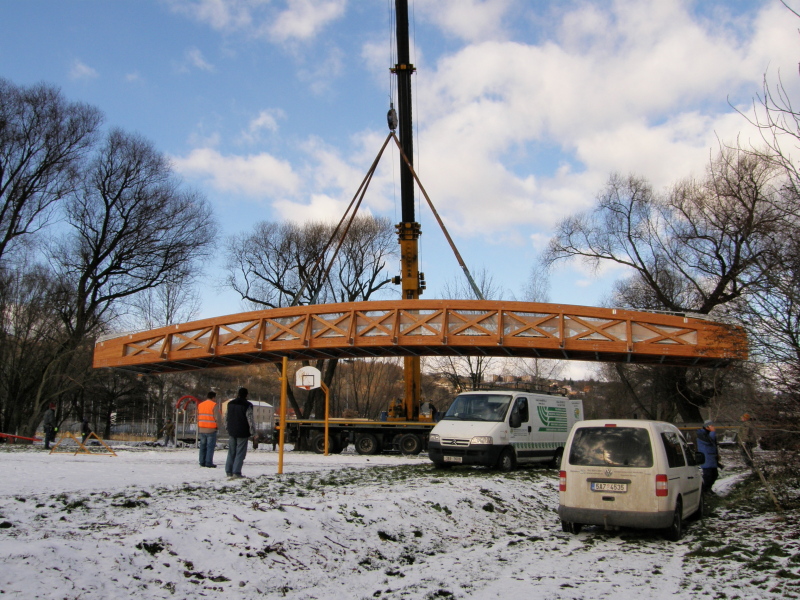

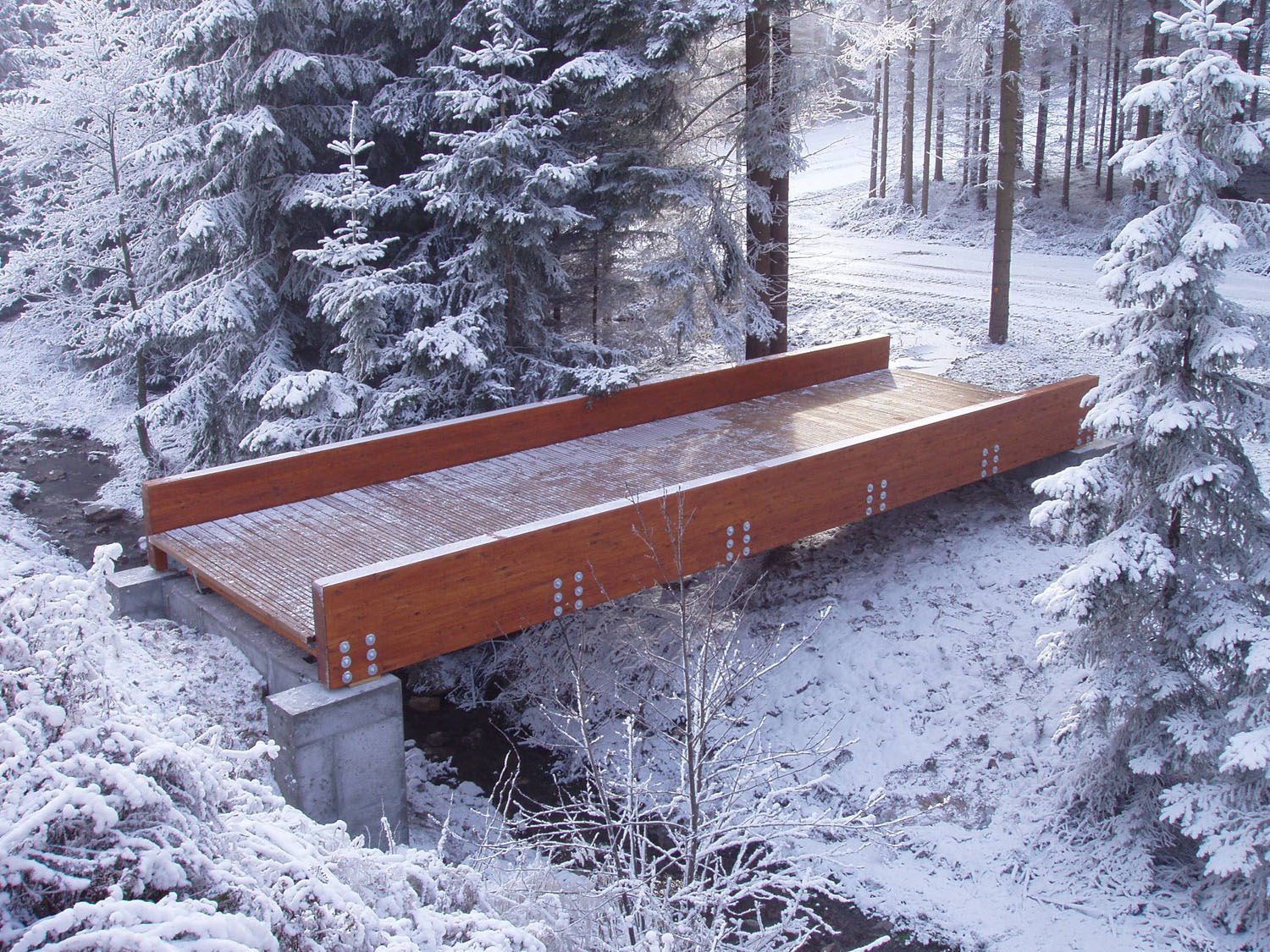

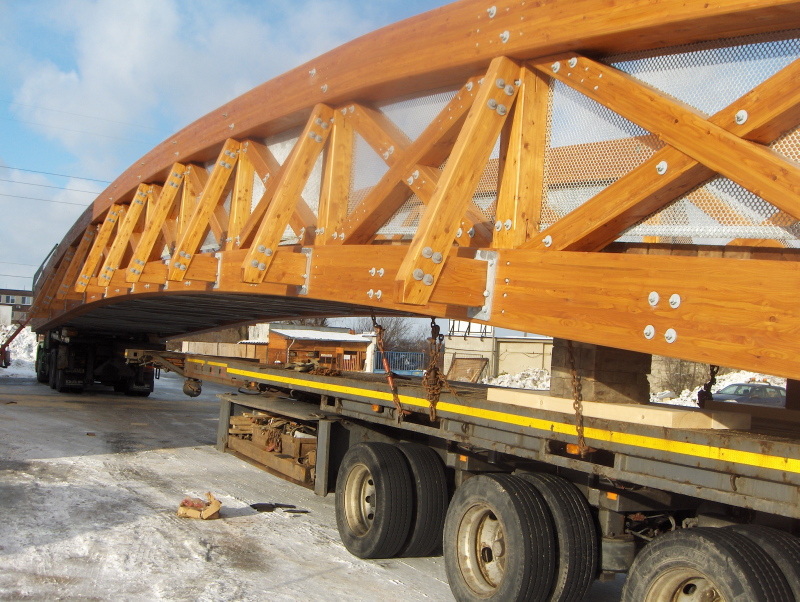

Fotogalerie z realizace první lávky :

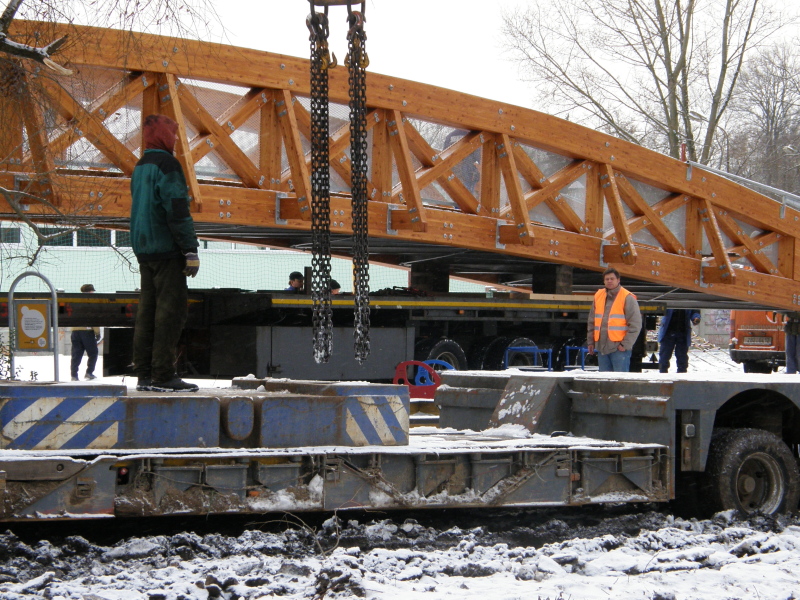

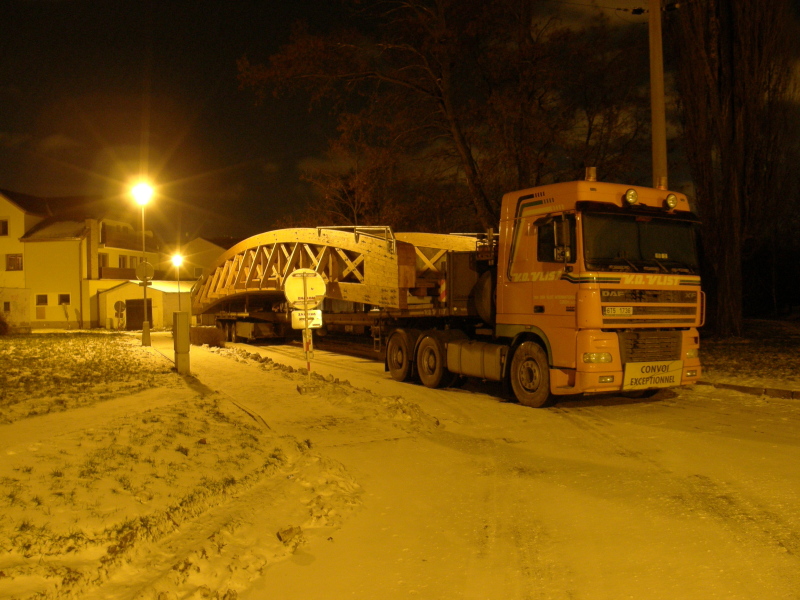

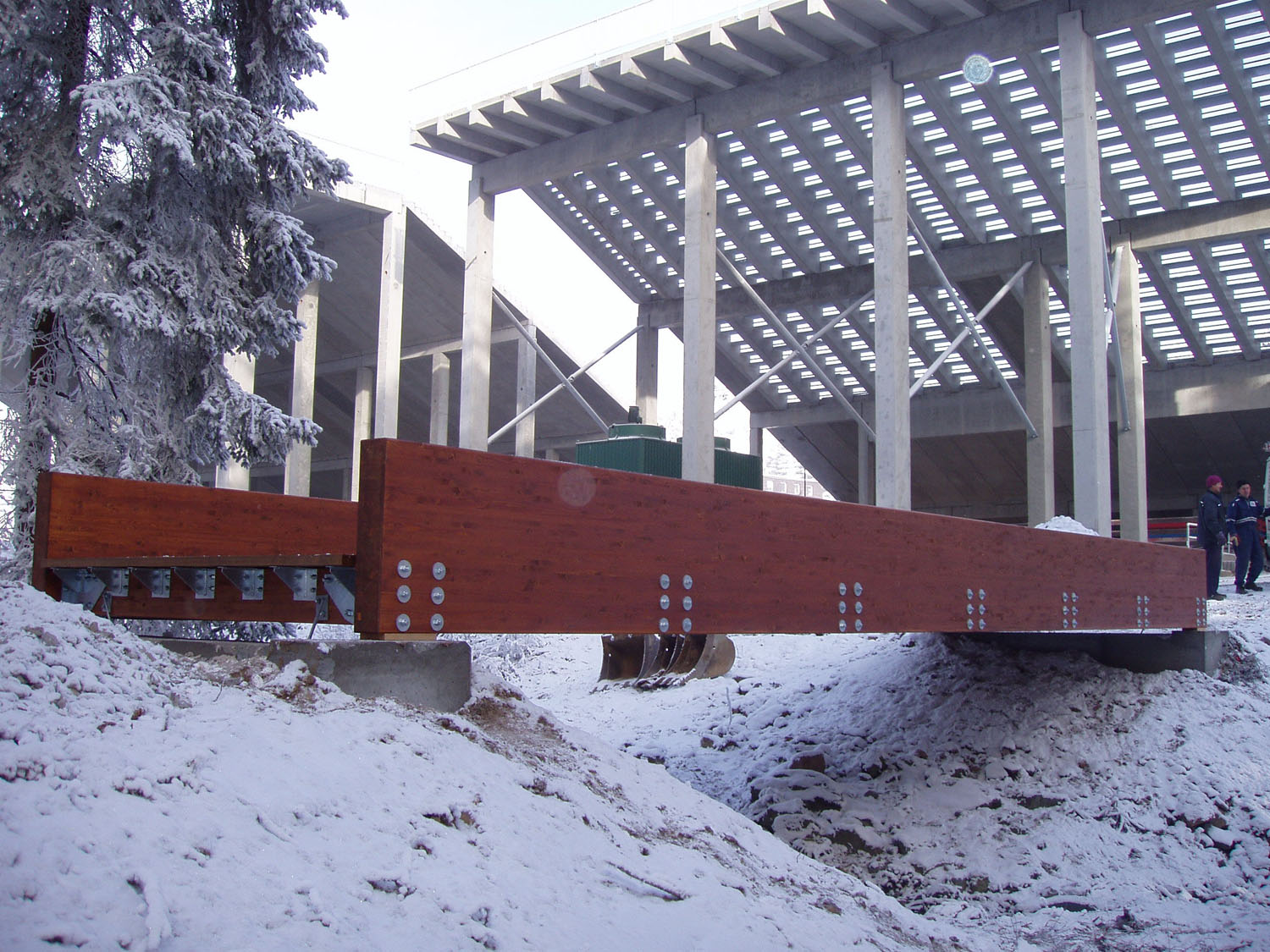

Fotogalerie z realizace druhé lávky :

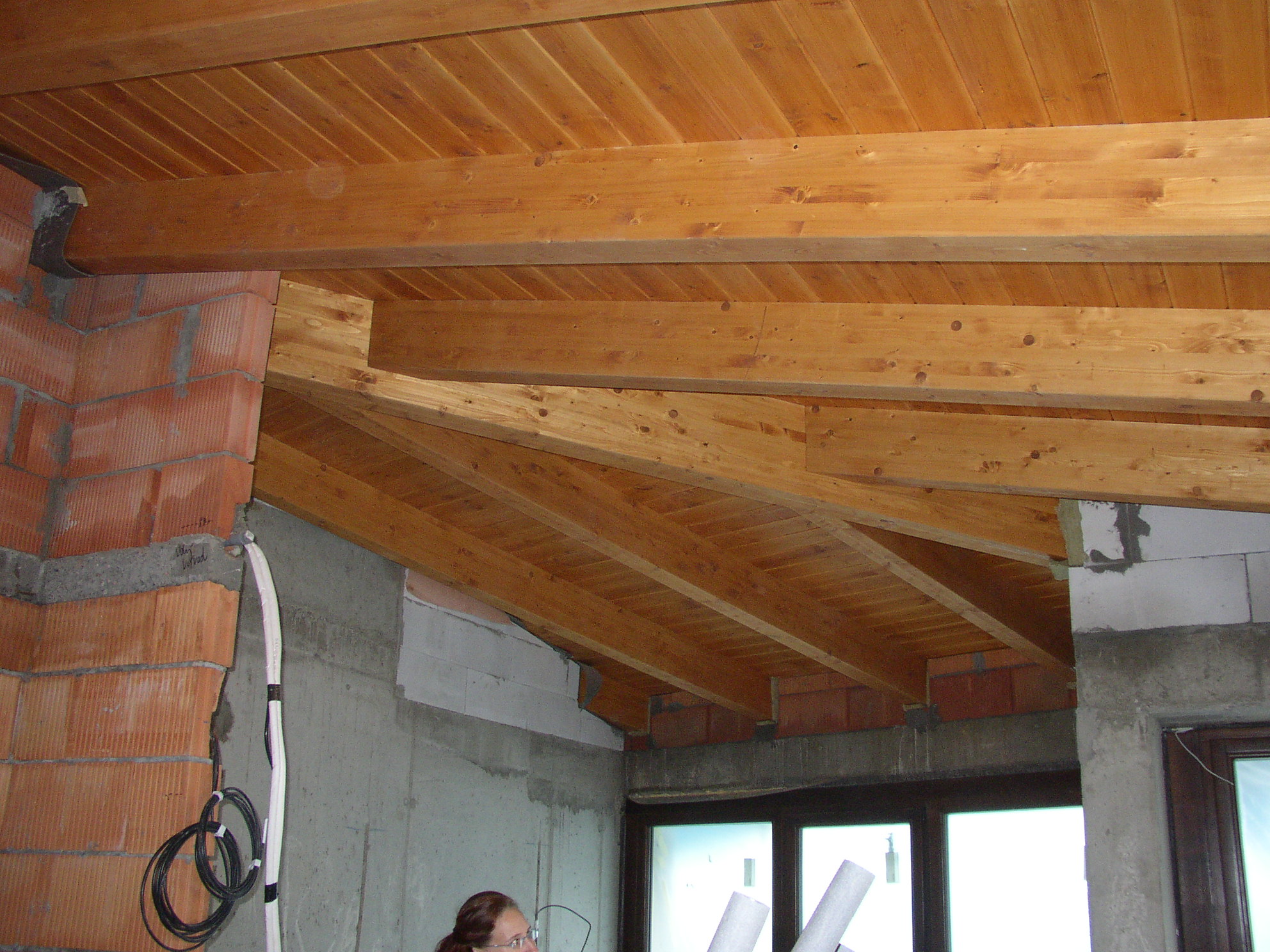

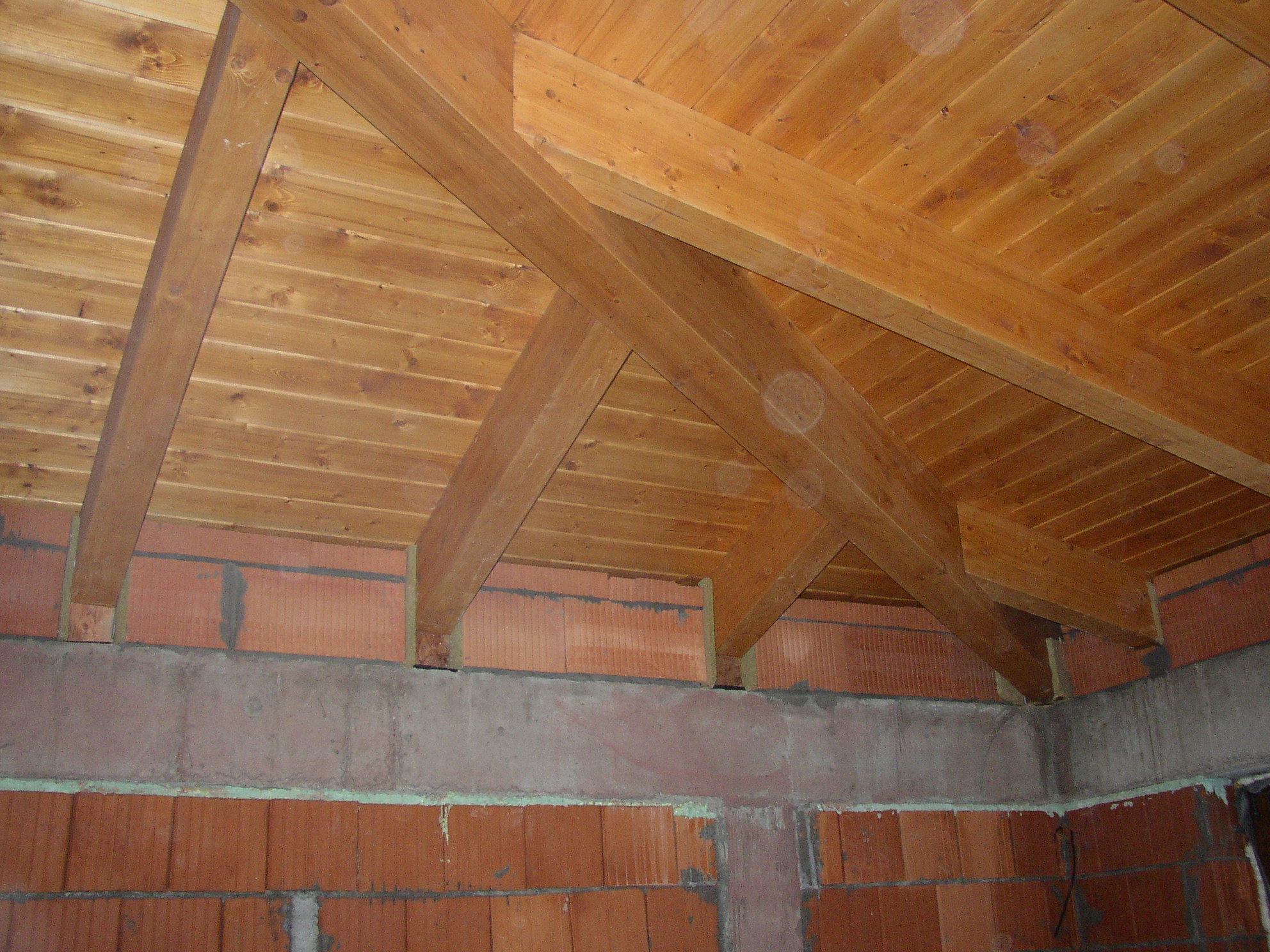

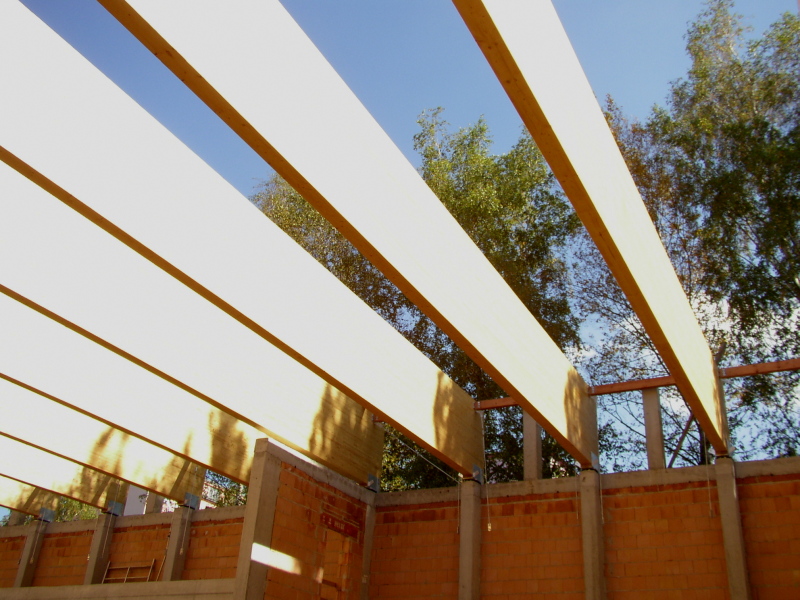

Nosnou konstrukci nástavby tvoří lepené dřevěné plnostěnné vazníky uložené na obvodové zdi, které jsou doplněny lepenými vaznicemi v osových vzdálenostech cca 2,8 – 3,15 m a v délkách 8 m. Na lepených vaznicích jsou dřevěné řezané povaly rozměrů 105×105 mm, které jsou pokládány na sraz s vloženým perem a které tvoří stropní konstrukci budoucího objektu. Na povalech jsou dále usazeny klíny tvořené dřevěnými ramenáty a prkenný záklop, který tvoří jednak spád střechy a jednak podklad pro střešní krytinu.

Objednatel stavebních prací : STŘEDOSTAV, a.s., spol. se sídlem v Praze 8

Realizace : srpen – říjen 2009

Fotogalerie stavby :

Jedná se o sklad s celkovou zastavěnou plochou 5 462 m2. Objekt je tvořen čtyřmi loděmi, dvě jsou o stejném půdorysném rozměru 23,5×84 m a dvě následují lodě o rozměru 28×42 m a 18,7×18 m.

Nosná konstrukce skladu je tvořena železobetonovými sloupy, které nejsou dodávkou TESKO, a dřevěnými lepenými střešními vazníky a průvlaky. Všechny vazníky a průvlaky staticky působí jako prosté nosníky a jsou zhotoveny z lepeného lamelového dřeva třídy GL 24h a jsou vyrobeny s nadvýšením. Konstrukce ve střešní rovině je prostorově ztužena lepenými podélnými ztužidly a lepenými zavětrovacími diagonálami.

Investor a objednatel stavby : LESS & TIMBER s.r.o., spol. se sídlem v Bohdanči, okres Kutná Hora

Fotogalerie stavby :
