Stavba hypermarketu TESCO v Jaroměři
Novostavba hypermarketu TESCO v Jaroměři je navržena a realizována jako samostatně stojící přízemní objekt o celkových rozměrech 69×82 m a s výškovou úrovní atiky hlavní části objektu na
- 7,4 m. Základní nosná konstrukce hlavního objektu (prodejny) je
realizována jako železobetonová konstrukce v kombinaci s dřevěným
skeletem.

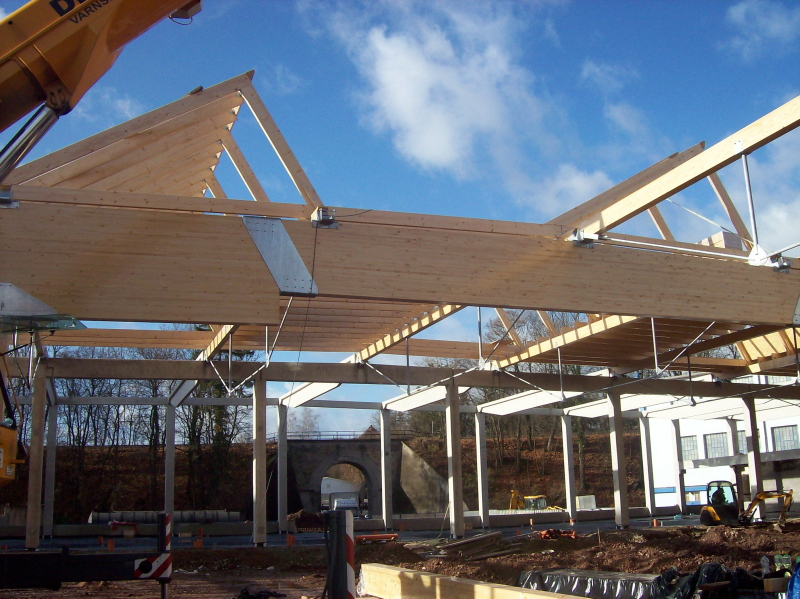

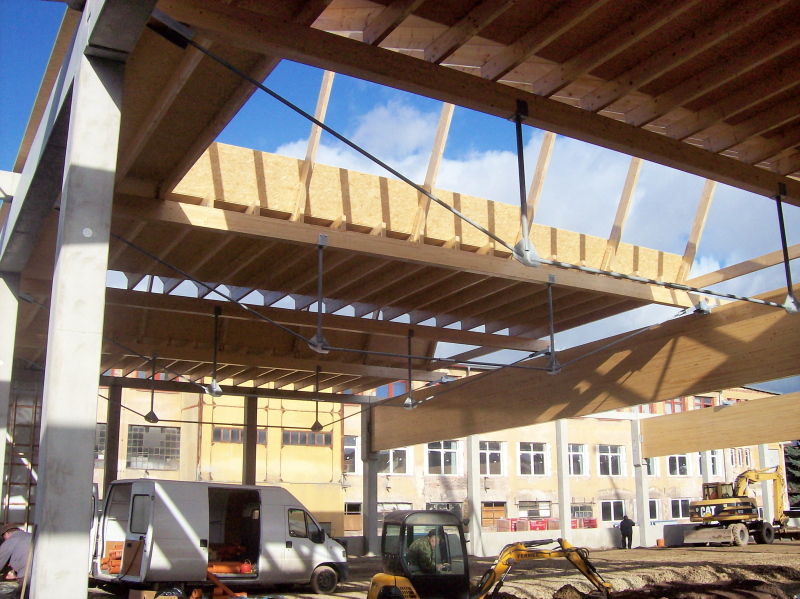

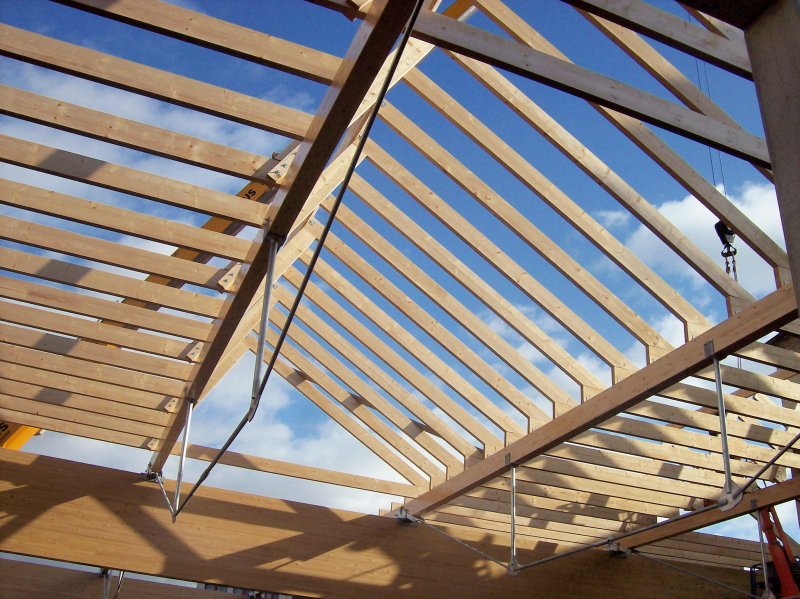

U prodejny, mimo zázemí, jsou železobetonové sloupy použity pouze po obvodě objektu. Na obvodové sloupy jsou uloženy v jednom směru vzpínadla a ve druhém směru dřevěné vazníky. Nosný skelet je ve vnitřní části prodejny dále podepřen dřevěnými sloupy. Na vzpínadlech jsou rozmístěny dřevěné vaznice, které slouží pro připevnění lehkého skládaného střešního pláště.

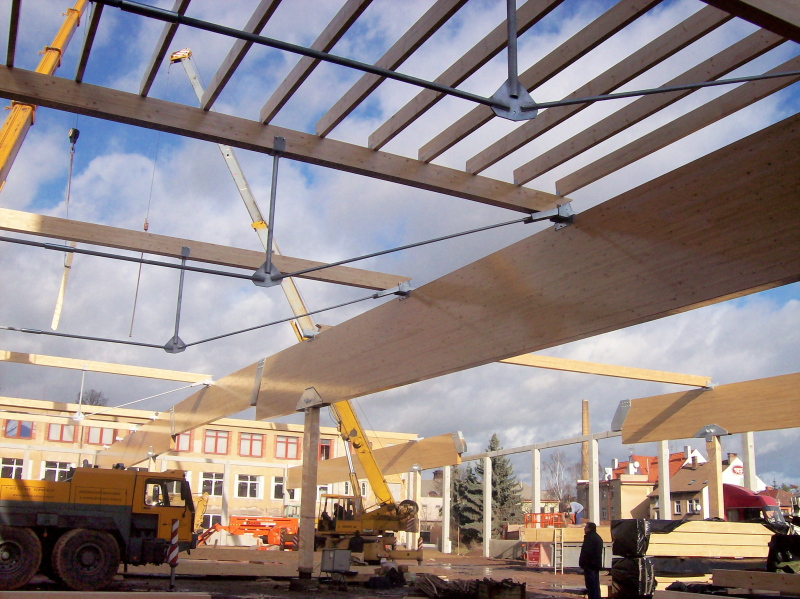

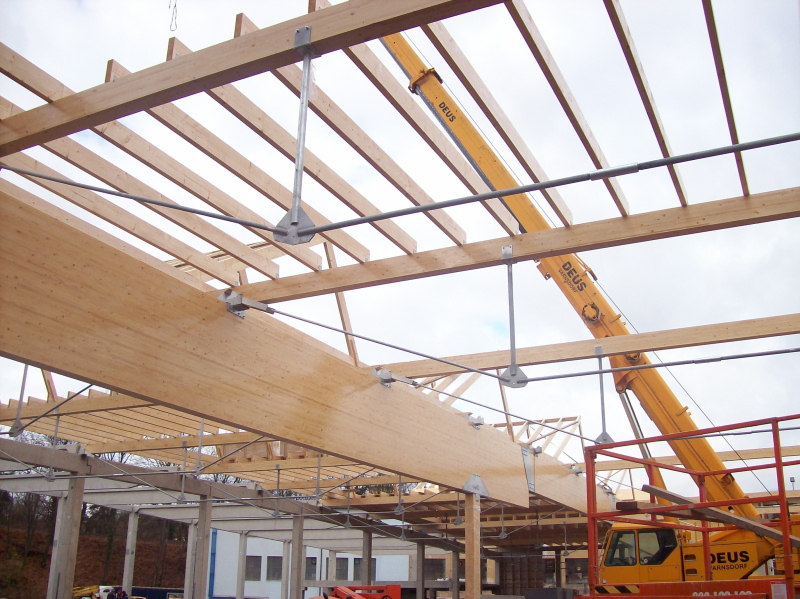

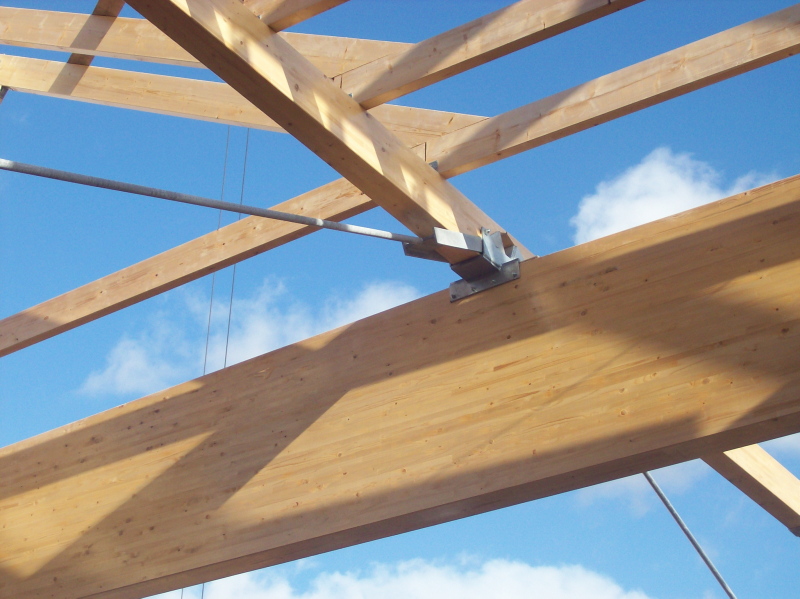

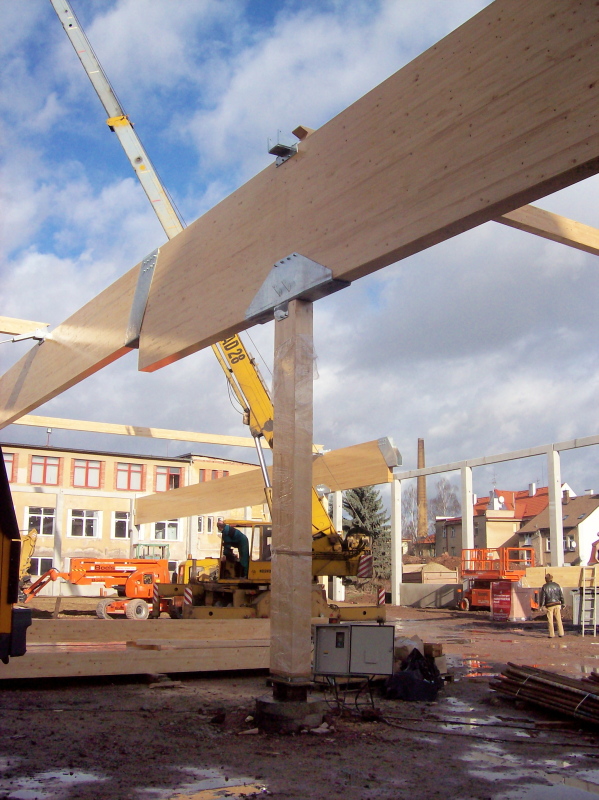

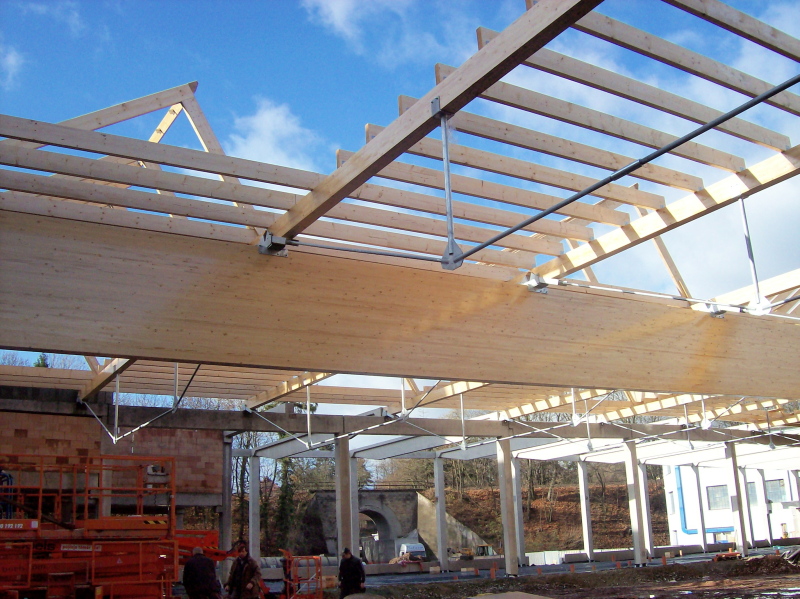

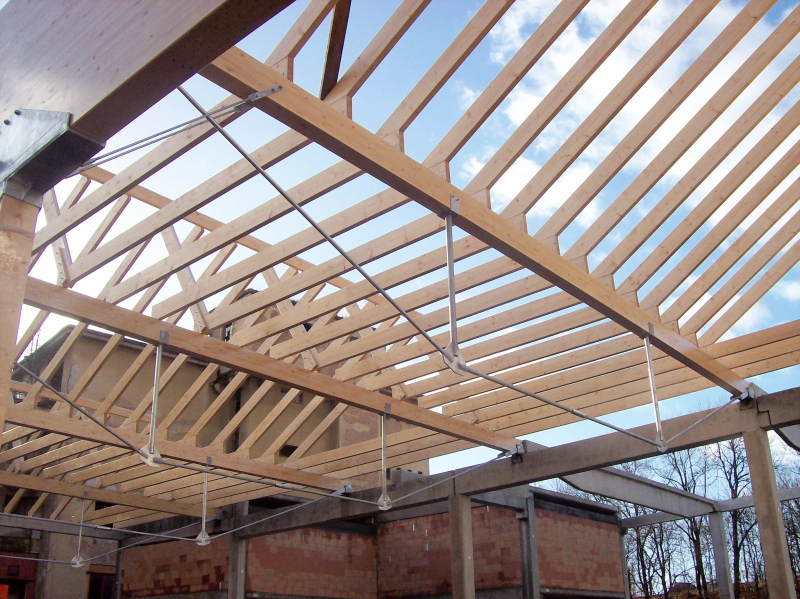

Hlavní nosnou konstrukci střechy prodejny tvoří trojice plnostěnných lepených přímých vazníků délky 22,6 m a v osových vzdálenostech 15,3 m, staticky působící jako Gerberovy nosníky. Ty jsou na jedné straně uloženy do vidlice železobetonového sloupu, na druhé straně s přesahem 4,8 m jsou uloženy na dřevěných vnitřních sloupech. Vložené pole délky 13 m je pak vsazeno mezi dva hlavní vazníky a kotveno pomocí ocelového kování. Pro rozpětí délky 15,3 m jsou kolmo k plnostěnným vazníkům použity překlenující vzpínadlové vaznice s horním tlačeným pasem z lepeného lamelového dřeva a spodním dvakrát zalomeným ocelovým táhlem.
Generální dodavatel stavby: AGILE spol. s.r.o. se sídlem v Ústí nad Orlicí, provozovna ve Vysokém Mýtě
Realizace: říjen – listopad 2010
Fotogalerie stavby :
